Questão de Engenharia Naval — Estruturas oceânicas — CESGRANRIO 2018

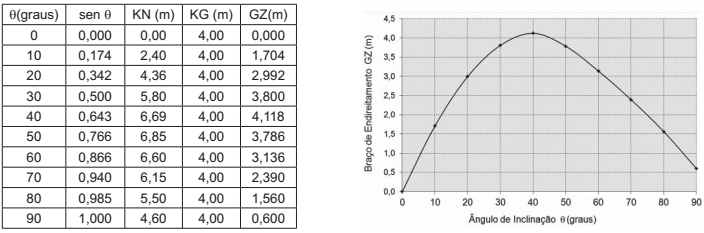

Considere a Tabela abaixo utilizada para a obtenção dos valores de braço de endireitamento (GZ) em função do ângulo de inclinação (θ) e a representação gráfica desses valores através da Curva de Estabilidade Estática.Nessa condição, a elevação do valor da posição vertical do centro de gravidade (KG) em 1 m resultará em um novo valor de braço de endireitamento (GZ), em metros, igual a

1. A3,334 para 20 graus de inclinação.
2. B4,300 para 30 graus de inclinação.
3. C3,475 para 40 graus de inclinação.
4. D4,435 para 50 graus de inclinação.
5. E2,700 para 60 graus de inclinação.
