Questão de Engenharia Eletrônica — Amp Op — CESGRANRIO 2018

Engenharia EletrônicaAmp Op
Código
cg012505
Banca
CESGRANRIO
Órgão
Petrobras
Ano
2018
Nível
Superior
Cargo
Engenheiro de Equipamentos Júnior - Eletrônica

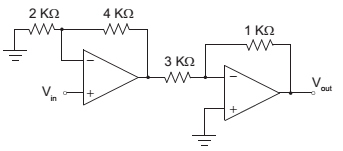

Considere o circuito apresentado na Figura a seguir, composto por dois amplificadores operacionais ideais.Imagem associada para resolução da questãoA tensão Voutpara uma tensão de entrada Vin = +10V é:
  1. AVout= +5V
  2. BVout= +10V
  3. CVout = -1V
  4. DVout = -5V
  5. EVout= -10V
Revelar gabarito e comentário

GabaritoE — Vout= -10V

Link permanente: /questoes/cg012505
