Questão de Redes de Computadores — VLAN — CESGRANRIO 2018

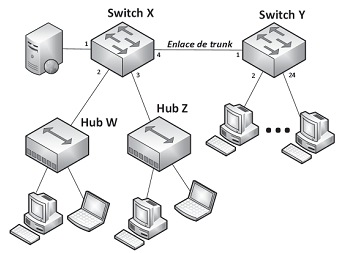

Um administrador de rede projetou uma solução para a conectividade de uma empresa, utilizando 2 Switches (de nível 2) e 2 Hubs, conforme ilustra a Figura abaixo.O Switch X, com 4 interfaces IEEE 802.3 1000BASE-T, tem sua interface 4 conectada à interface 1 do Switch Y por um enlace de trunk (seguindo o padrão IEEE 802.1Q). O Switch Y, com 24 interfaces IEEE 802.3 1000BASE-T, além da interface que o interliga ao Switch X (pelo enlace de trunk), está sendo utilizado para conectar 23 terminais de usuários (interfaces 2 a 24). Duas das três interfaces restantes do Switch X (interfaces 2 e 3) estão ligadas aos Hubs (Hub W e Hub Z – que operam como repetidores de nível 1), cada qual com 12 interfaces 100BASE-T. A interface restante (interface 1) do Switch X está ligada a um servidor HTTP.A interface 1 do Switch X foi configurada para pertencer à VLAN 3; já as interfaces 2 e 3 desse mesmo Switch foram configuradas para pertencerem à VLAN 6. No Switch Y, 12 das 23 estações pertencem à VLAN 6, e as 11 restantes pertencem à VLAN 9.Sem levar em conta o enlace de trunk, o número de domínios de colisão e de difusão pelos quais as estações se espalham nesse cenário são, respectivamente:

1. A1 e 3
2. B3 e 3
3. C24 e 26
4. D26 e 3
5. E26 e 24
