Questão de Engenharia Eletrônica — Filtros — CESGRANRIO 2018
Engenharia EletrônicaFiltros
- Código
- cg012528
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Equipamentos Júnior - Eletrônica

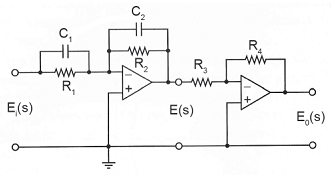

Um engenheiro de equipamentos precisa projetar um circuito eletrônico para atuar como um compensador em um sistema de controle. Sabe-se que o engenheiro tomou como base para seu projeto o circuito ilustrado na Figura acima, fazendo R₁ C₁ < R₂ C₂ .Qual o tipo de compensador que foi projetado por esse engenheiro de equipamentos?- AProporcional derivativo
- BProporcional integral
- CProporcional integral derivativo
- DPor avanço de fase
- EPor atraso de fase
