Questão de Engenharia Eletrônica — PLC — CESGRANRIO 2018

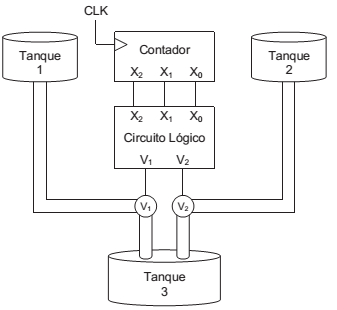

Em uma indústria química, o aparato ilustrado na Figura abaixo é utilizado para automatizar a mistura de dois reagentes. Nos Tanques 1 e 2 estão armazenados os reagentes que deverão ser misturados no Tanque 3. O sistema que controla a quantidade de cada reagente a ser despejada no Tanque 3 é formado por um circuito lógico digital combinacional e um contador binário de três bits, em que o bit X₀ é o menos significativo, e o X₂ é o mais significativo. Esse controlador é o responsável por comandar a abertura e o fechamento das válvulas V₁ e V₂ .A base de tempo do contador binário é definida através do sinal de relógio CLK, ilustrado no gráfico abaixo. Além disso, o contador inicia a sua operação em t = 0 s no estado X₂ X₁ X₀ = 000.Para ajustar a quantidade desejada de cada reagente a ser despejada no Tanque 3, as válvulas V₁ e V₂ devem ser acionadas, conforme mostrado nos gráficos a seguir, onde o estado 1 (nível lógico alto) mantém a válvula aberta, e o estado 0 (nível lógico baixo) mantém a válvula fechada.Dessa forma, quais são as funções lógicas booleanas que o circuito lógico deve realizar para controlar o acionamento das válvulas V₁ e V₂ conforme a especificação do projeto?
