Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2018
Engenharia ElétricaCircuitos CC
- Código
- cg012556
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Equipamentos Júnior - Elétrica

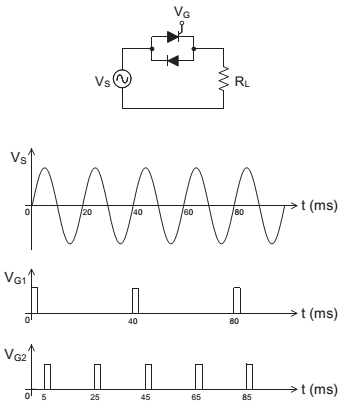

O circuito da Figura abaixo tem como objetivo controlar a potência elétrica entregue pela fonte de tensão VS para a resistência de carga RL . Nesse circuito, a fonte VS entrega uma tensão alternada senoidal com frequência de 50 Hz, conforme a forma de onda mostrada no gráfico a seguir.
Considerando-se desprezíveis as quedas de tensão no SCR e no diodo quando estes estão em condução, a potência média dissipada no resistor RL é igual a 24 W quando a tensão de controle VG apresenta a forma de onda VG₁ exibida no gráfico acima.Consequentemente, qual será a potência, em watts, dissipada no resistor RL , se esse mesmo circuito for acionado pelo sinal de controle VG = VG₂ mostrado no gráfico acima?
Considerando-se desprezíveis as quedas de tensão no SCR e no diodo quando estes estão em condução, a potência média dissipada no resistor RL é igual a 24 W quando a tensão de controle VG apresenta a forma de onda VG₁ exibida no gráfico acima.Consequentemente, qual será a potência, em watts, dissipada no resistor RL , se esse mesmo circuito for acionado pelo sinal de controle VG = VG₂ mostrado no gráfico acima?- A12
- B24
- C36
- D48
- E60
