Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2018
Engenharia ElétricaCircuitos CC
- Código
- cg012558
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Equipamentos Júnior - Elétrica

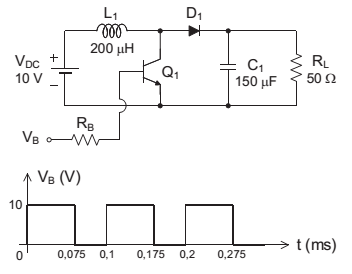

Na Figura abaixo está representado o circuito de um conversor boost, juntamente com a forma de onda da tensão de controle VB que aciona o transistor de chaveamento Q₁ e mantém o conversor operando no modo de condução contínuo.
Considerando-se que as quedas de tensão no diodo D₁ e no transistor Q₁ são desprezíveis quando esses dispositivos estão em condução, qual é, em ampères, a corrente elétrica média que circula pelo diodo D₁ ?
Considerando-se que as quedas de tensão no diodo D₁ e no transistor Q₁ são desprezíveis quando esses dispositivos estão em condução, qual é, em ampères, a corrente elétrica média que circula pelo diodo D₁ ?- A0,8
- B1,2
- C1,6
- D2,4
- E3,2
