Questão de Engenharia Eletrônica — Filtros — CESGRANRIO 2018
Engenharia EletrônicaFiltros
- Código
- cg012559
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Equipamentos Júnior - Elétrica

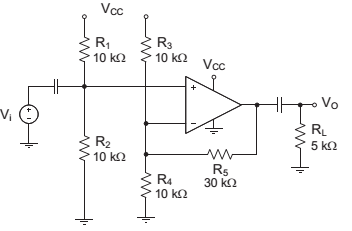

O amplificador representado na Figura a seguir está polarizado com uma fonte de alimentação simples VCC = 15 V e emprega um amplificador operacional com impedância de saída zero e com impedância de entrada e ganho muito altos.
Nesse circuito, o ganho de sinal Vo /Vi na banda passante da sua resposta em frequência será de
Nesse circuito, o ganho de sinal Vo /Vi na banda passante da sua resposta em frequência será de- A4,0
- B5,0
- C6,0
- D7,0
- E8,0
