Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2018
Engenharia ElétricaCircuitos CC
- Código
- cg012581
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Equipamentos Júnior - Elétrica

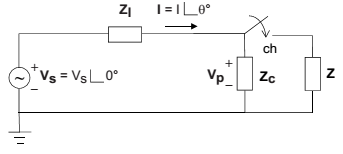

O diagrama acima representa um circuito monofásico CA, alimentado por uma fonte de tensão senoidal Vs com frequência de 60 Hz em série com uma impedância indutiva Zl , alimentando uma carga também indutiva representada por Zc , cuja tensão é igual a Vp. O circuito opera em regime permanente e nele circula uma corrente I. Em um determinado instante, a chave ch é fechada, quando uma impedância Z é colocada em paralelo com a impedância de carga Zc .Quando o regime permanente é atingido novamente, verifica-se que a (o)- Amagnitude da tensão Vp aumenta seu valor, caso a impedância Z seja capacitiva.
- Bmagnitude da tensão Vp independerá do valor e da natureza da impedância Z.
- Cfator de potência da associação Zc e Z é unitário, caso a impedância Z seja indutiva.
- Dcorrente I permanece adiantada, em relação à tensão Vp, caso a impedância Z seja indutiva.
- Efonte do circuito consome potência reativa, caso a impedância Z seja indutiva.
