Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — CESGRANRIO 2018
Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
- Código
- cg012588
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro de Equipamentos Júnior - Elétrica

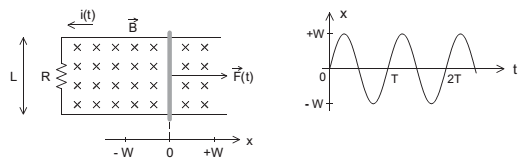

No aparato ilustrado na Figura abaixo, há um trilho metálico imerso em um campo magnético uniforme
, sobre o qual uma barra metálica pode deslizar livremente. Essa barra metálica é tracionada por uma força
(t) tal que a posição horizontal da barra em relação ao trilho x(t) varia senoidalmente no tempo com período T, conforme mostrado no gráfico a seguir.
Nesse aparato, as resistências do trilho e da barra metálica são desprezíveis em comparação com a resistência R do circuito.Sendo assim, a corrente induzida i(t), mostrada na Figura,
, sobre o qual uma barra metálica pode deslizar livremente. Essa barra metálica é tracionada por uma força (t) tal que a posição horizontal da barra em relação ao trilho x(t) varia senoidalmente no tempo com período T, conforme mostrado no gráfico a seguir.Nesse aparato, as resistências do trilho e da barra metálica são desprezíveis em comparação com a resistência R do circuito.Sendo assim, a corrente induzida i(t), mostrada na Figura,- Aé positiva quando a barra está se deslocando em direção ao resistor R.
- Batinge sua máxima intensidade nos instantes de tempo t em que a barra está na posição x(t) = 0.
- Ctem sua amplitude independente da resistência R.
- Dtem sua amplitude independente do período T da oscilação da barra.
- Etem período de oscilação igual a 2T.
