Questão de Engenharia Eletrônica — Diodo na Engenharia Eletrônica — CESGRANRIO 2018
Engenharia EletrônicaDiodo na Engenharia Eletrônica
- Código
- cg014325
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Automação

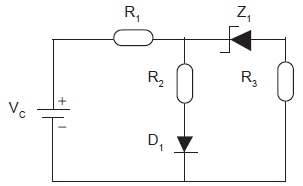

O circuito mostrado na Figura abaixo contém dois diodos ideais, sendo um do tipo zener (Z₁) e o outro comum (D₁)
Nesse circuito: , • os componentes são energizados por uma bateria de tensão constante VC de 11,7 V; • a tensão nominal do zener é 7,5 V; • a queda de tensão direta em D₁ é fixa em 0,7 V; • os resistores R₁ , R₂ e R₃ têm os valores de 10 Ω, 80 Ω e 6 Ω, respectivamente; • a corrente que passa em R₂ é de 0,1 A. Nessa situação, a corrente que passa no resistor R₁ , em ampere, é
Nesse circuito: , • os componentes são energizados por uma bateria de tensão constante VC de 11,7 V; • a tensão nominal do zener é 7,5 V; • a queda de tensão direta em D₁ é fixa em 0,7 V; • os resistores R₁ , R₂ e R₃ têm os valores de 10 Ω, 80 Ω e 6 Ω, respectivamente; • a corrente que passa em R₂ é de 0,1 A. Nessa situação, a corrente que passa no resistor R₁ , em ampere, é- A0,0
- B0,1
- C0,2
- D0,3
- E0,7
