Questão de Engenharia Eletrônica — Controladores (Proporcional, PI e PID) — CESGRANRIO 2018
Engenharia EletrônicaControladores (Proporcional, PI e PID)
- Código
- cg014327
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Automação

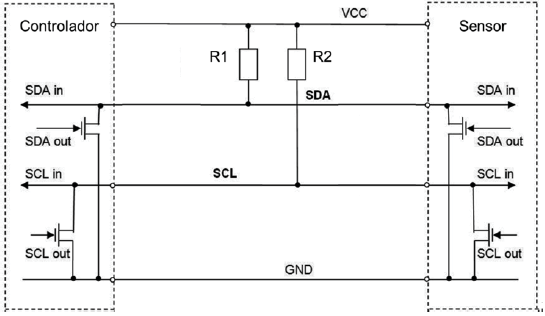

Um controlador deve se comunicar com um sensor utilizando o protocolo I²C (“Inter-Integrated Circuit”), com os sinais SDA (“Serial Data”) e SCL (“Serial Clock”) – ver diagrama abaixo.
Assume-se que: • os sinais SDA e SCL são gerados a partir de saídas do tipo “open-drain”; • não existem resistores de “pull-up” internos aos dispositivos (controlador e sensor), existem somente os resistores de “pull-up” externos R1 e R2; • no controlador e no sensor, a corrente máxima com a saída ativada (tensão baixa) para SDA e SCL é 5 mA cada; • no controlador e no sensor, a corrente de entrada quando a saída não está ativada, (tensão baixa) para SDA e SCL, pode ser considerada desprezível. Se VCC = +5 V, e a tensão máxima para se considerar o zero lógico é +0,4 V, quais são os valores mínimos, em ohm, de R1 e R2, respectivamente?
Assume-se que: • os sinais SDA e SCL são gerados a partir de saídas do tipo “open-drain”; • não existem resistores de “pull-up” internos aos dispositivos (controlador e sensor), existem somente os resistores de “pull-up” externos R1 e R2; • no controlador e no sensor, a corrente máxima com a saída ativada (tensão baixa) para SDA e SCL é 5 mA cada; • no controlador e no sensor, a corrente de entrada quando a saída não está ativada, (tensão baixa) para SDA e SCL, pode ser considerada desprezível. Se VCC = +5 V, e a tensão máxima para se considerar o zero lógico é +0,4 V, quais são os valores mínimos, em ohm, de R1 e R2, respectivamente?- A80 e 920
- B920 e 920
- C1.000 e 1.000
- D2.000 e 2.000
- E10.000 e 10.000
