Questão de Engenharia Eletrônica — Diodo na Engenharia Eletrônica — CESGRANRIO 2018
Engenharia EletrônicaDiodo na Engenharia Eletrônica
- Código
- cg014328
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Automação

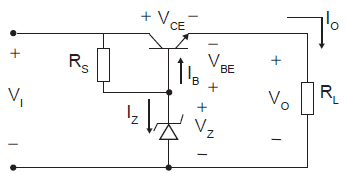

O circuito de um regulador de tensão simples, utilizando transistor e diodo zener, pode ser visto na Figura abaixo.
A tensão de entrada (VI ) tem o valor constante de 12 V, a tensão de saída (Vo ) tem o valor constante de 5 V, e a corrente de saída (Io ) que passa sobre a carga (RL ) tem o valor de 1A. Considerando desprezível a corrente que passa no resistor Rs , quantos watts são dissipados no transistor?
A tensão de entrada (VI ) tem o valor constante de 12 V, a tensão de saída (Vo ) tem o valor constante de 5 V, e a corrente de saída (Io ) que passa sobre a carga (RL ) tem o valor de 1A. Considerando desprezível a corrente que passa no resistor Rs , quantos watts são dissipados no transistor?- A1
- B5
- C7
- D12
- E17
