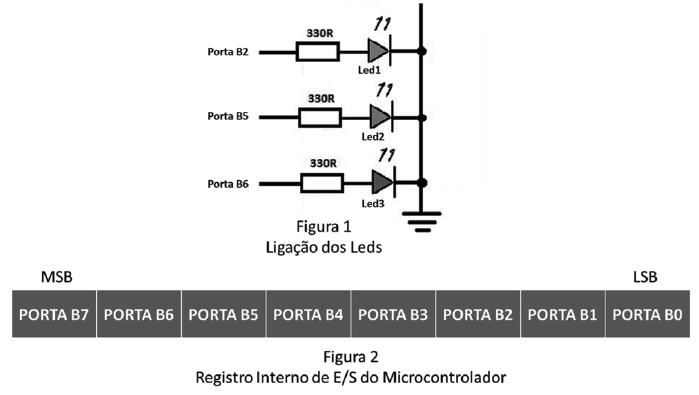

A Figura 1 abaixo mostra a conexão de 3 Leds em 3 saídas distintas da porta de 8 bits (PORTA B) de um microcontrolador. O registro interno de E/S (Entrada/Saída) do microcontrolador referente a essa porta tem configuração mostrada na Figura 2, em que cada bit “PORTA Bx” está associado à saída física “Bx”, onde x varia de 0 (bit menos significativo – LSB) a 7 (bit mais significativo – MSB).
Escrevendo-se um “1” no bit “PORTA Bx” implica sair “1” lógico na saída Bx. Analogamente, escrevendo-se um “0” no bit “PORTA Bx” implica sair “0” lógico na saída Bx. A voltagem de saída do “1” lógico é +5 V, e a do “0” lógico é 0 V, e todas as 8 portas da PORTA B estão programadas como saída. Um valor em binário que acende todos os Leds da Figura 1, se escrito no registro de E/S da PORTA B é
Escrevendo-se um “1” no bit “PORTA Bx” implica sair “1” lógico na saída Bx. Analogamente, escrevendo-se um “0” no bit “PORTA Bx” implica sair “0” lógico na saída Bx. A voltagem de saída do “1” lógico é +5 V, e a do “0” lógico é 0 V, e todas as 8 portas da PORTA B estão programadas como saída. Um valor em binário que acende todos os Leds da Figura 1, se escrito no registro de E/S da PORTA B é- A00000111
- B00100000
- C00100100
- D01000000
- E01100100
