Questão de Engenharia Civil — Fundação — CESGRANRIO 2018
Engenharia CivilFundação
- Código
- cg014364
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Civil

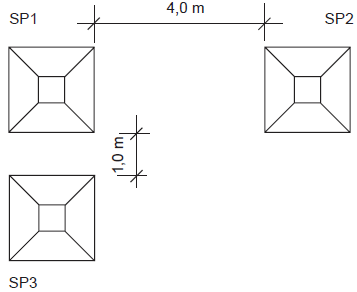

O croqui e os dados a seguir referem-se à parte de um projeto de fundações em sapatas.
Dados• Dimensão da base quadrada das sapatas: lado = 1,0 m• Cota de assentamento das bases das sapatas: SP1 = 2,0 m; SP2 e SP3 = 3,0 m• Distância entre as faces das sapatas: SP1 – SP2 = 4,0 m; SP1 – SP3 = 1,0 m;Considere• Todas as sapatas com bases iguais• Solo pouco resistente• cos 45o = sen 45o = 0,71• sen 60o = 0,87• cos 60o = 0,50Segundo a NBR 6122:2010 (Projeto e execução de fundações), a(s)
Dados• Dimensão da base quadrada das sapatas: lado = 1,0 m• Cota de assentamento das bases das sapatas: SP1 = 2,0 m; SP2 e SP3 = 3,0 m• Distância entre as faces das sapatas: SP1 – SP2 = 4,0 m; SP1 – SP3 = 1,0 m;Considere• Todas as sapatas com bases iguais• Solo pouco resistente• cos 45o = sen 45o = 0,71• sen 60o = 0,87• cos 60o = 0,50Segundo a NBR 6122:2010 (Projeto e execução de fundações), a(s)- Asapata SP1 deve ser executada antes da SP3, para evitar desmoronamento.
- Bsapata SP1 está com sua profundidade menor que a SP2 e isto não é recomendado.
- Csapata SP2 não pode ter a mesma cota de assentamento que a SP3.
- Dsapata SP3 está muito próxima da SP1, contrariando o afastamento mínimo, mesmo com suas bases em cotas diferentes.
- Esapatas se encontram dentro dos padrões estabelecidos.
