Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2018
Engenharia ElétricaCircuitos CC
- Código
- cg014397
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Elétrica

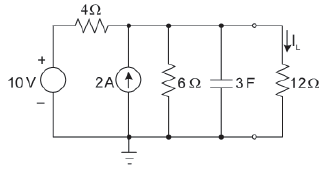

O circuito ilustrado na Figura abaixo encontra-se funcionando em regime permanente, sendo alimentado por uma fonte de tensão CC de 10 V e uma fonte de corrente de 2A. Os componentes são considerados ideais.
Nessas condições, a corrente IL que passa pelo resistor de 12 Ω, medida em ampères, é
Nessas condições, a corrente IL que passa pelo resistor de 12 Ω, medida em ampères, é- A0,50
- B0,75
- C1,50
- D2,00
- E2,25
