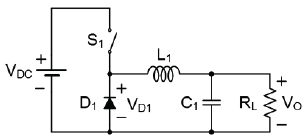

O circuito representado na Figura abaixo é um conversor de potência do tipo CC-CC, cuja finalidade é converter uma tensão não regulada VDC em uma tensão regulada VO aplicada em uma carga RL , onde o valor da tensão na carga é controlado através do ciclo de trabalho da chave S₁.
Nesse conversor,
Nesse conversor,- Ao ciclo de trabalho da chave também deve ser aumentado para manter constante o valor da tensão VO, caso a tensão VDC aumente.
- Ba tensão na saída VO será maior que a tensão VDC, se o ciclo de trabalho da chave S₁ for superior a 50% do período.
- Ca polaridade da tensão VOna saída é invertida em relação à tensão VDC na entrada.
- Da tensão média VD₁ no diodo é igual à tensão média na carga RL em regime permanente.
- Ea corrente média na resistência de carga RL é igual à corrente média fornecida pelo capacitor C₁ em regime permanente.
