Questão de Engenharia Elétrica — Medidas Elétricas — CESGRANRIO 2018

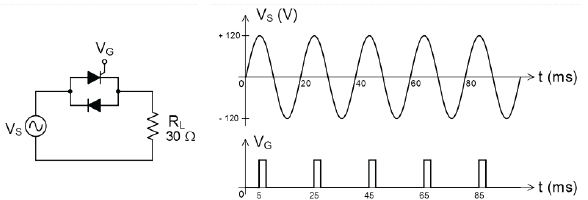

O circuito da Figura abaixo tem como objetivo controlar a potência que uma fonte de tensão alternada VS entrega para uma carga resistiva RL . A potência na carga é controlada através do disparo de um SCR (Silicon Controlled Rectifier). As formas de onda da tensão alternada VS e da tensão de disparo VG também estão representadas na Figura abaixo.Considerando-se ideais o diodo e o SCR, a corrente média, em ampères, que circula pelo SCR é igual a

1. A0
2. B1 / π
3. C2 / π
4. D4 / π
5. E6 / π
