Questão de Engenharia Eletrônica — Filtros — CESGRANRIO 2018
Engenharia EletrônicaFiltros
- Código
- cg014406
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Elétrica

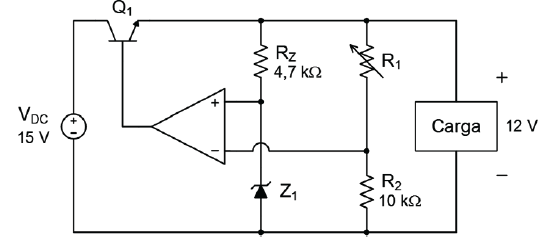

Na Figura a seguir, aparece o diagrama esquemático de um circuito regulador de tensão linear. A partir de uma fonte não regulada VDC, esse circuito é capaz de entregar uma tensão regulada para a carga, cujo valor pode ser ajustado através do resistor variável R₁ .
Nesse regulador, o amplificador operacional é considerado ideal, e o diodo zener Z₁apresenta uma tensão de ruptura igual a 5,0 V.Dessa forma, qual deve ser, em quilo-ohms, o valor da resistência R₁ , de modo que o regulador entregue para a carga uma tensão igual a 12 V?
Nesse regulador, o amplificador operacional é considerado ideal, e o diodo zener Z₁apresenta uma tensão de ruptura igual a 5,0 V.Dessa forma, qual deve ser, em quilo-ohms, o valor da resistência R₁ , de modo que o regulador entregue para a carga uma tensão igual a 12 V?- A10
- B14
- C20
- D24
- E25
