Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2018
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- cg014409
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Elétrica

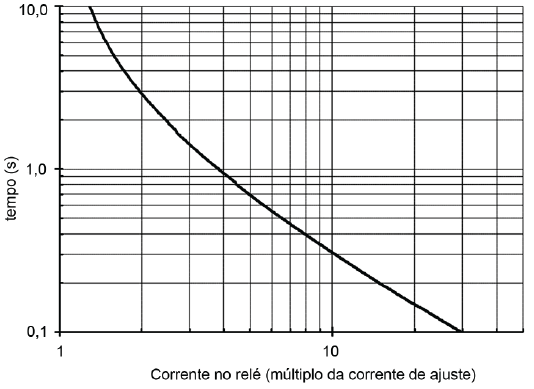

Considere um ramal de distribuição de 13,8 kV, protegido por um relé de sobrecorrente temporizado, que obedece à seguinte curva de proteção:
Sabe-se que• a relação de transformação do transformador de corrente é 100:5;• a corrente de ajuste secundária da unidade temporizada é 3 A.Caso ocorra uma falta bifásica no ramal, cujo valor da corrente seja de 480 A, em quantos segundos, a partir do instante em que ocorreu a falta, o relé deverá atuar?
Sabe-se que• a relação de transformação do transformador de corrente é 100:5;• a corrente de ajuste secundária da unidade temporizada é 3 A.Caso ocorra uma falta bifásica no ramal, cujo valor da corrente seja de 480 A, em quantos segundos, a partir do instante em que ocorreu a falta, o relé deverá atuar?- A3
- B0,7
- C0,4
- D0,3
- E0,1
