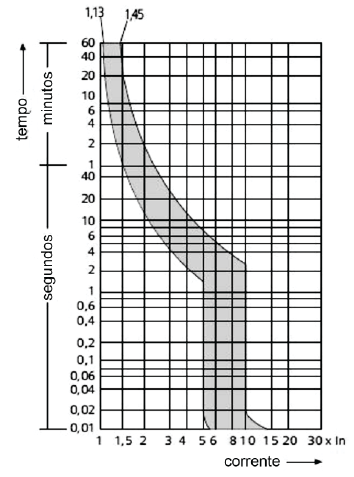

O esquema de aterramento de um sistema elétrico é o TN. Um usuário dessa instalação foi submetido a um choque por meio de um contato indireto. Para a intensidade desse choque, o tempo máximo de exposição deve ser de 6 segundos. A curva do disjuntor de 20 A do circuito do equipamento onde o usuário foi submetido ao choque é o apresentado na Figura abaixo.
Sabendo-se que o disjuntor relaciona múltiplo de corrente nominal e tempo de exposição, para que o usuário tenha a sua integridade salvaguardada, a corrente de falta deve assumir um valor, em ampères, aproximadamente igual a
Sabendo-se que o disjuntor relaciona múltiplo de corrente nominal e tempo de exposição, para que o usuário tenha a sua integridade salvaguardada, a corrente de falta deve assumir um valor, em ampères, aproximadamente igual a- A40
- B50
- C60
- D80
- E110
