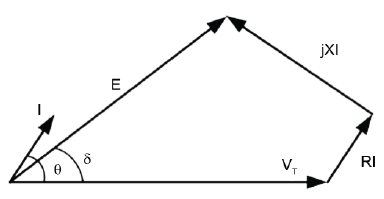

Fasores são elementos complexos, bastante empregados na solução de circuitos em corrente alternada, em seu estado estacionário senoidal.A Figura abaixo mostra o diagrama fasorial de uma fonte de tensão monofásica E alimentando uma carga com tensão terminal VT, conectadas por meio de um cabo, cuja impedância é Z = R + jX.
Analisando-se o diagrama fasorial, conclui-se que a
Analisando-se o diagrama fasorial, conclui-se que a- Atensão E está em fase com a queda de tensão na resistência da linha.
- Btensão E está atrasada em relação à tensão terminal VT de um ângulo δ.
- Ccarga alimentada pelo gerador tem fator de potência indutivo.
- Dregulação de tensão do gerador é negativa, uma vez que |E| < |VT| .
- Equeda de tensão na reatância está 90o atrasada em relação à corrente I do circuito.
