A característica terminal de um gerador é a curva que representa a variação de sua tensão terminal (VT) em função de sua corrente de carga (IA). Essa característica depende da forma de excitação de seu circuito de campo.

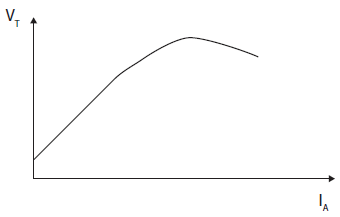

Analisando-se a Figura mostrada acima e sabendo-se que o circuito de campo do gerador é sujeito à saturação, constata-se que essa curva corresponde à característica terminal típica do gerador de corrente contínua
Analisando-se a Figura mostrada acima e sabendo-se que o circuito de campo do gerador é sujeito à saturação, constata-se que essa curva corresponde à característica terminal típica do gerador de corrente contínua- Asérie
- Bshunt
- Ccomposto subtrativo curto
- Dcomposto aditivo longo
- Ecom excitação independente
