Questão de Engenharia Naval — Arquitetura naval — CESGRANRIO 2018
Engenharia NavalArquitetura naval
- Código
- cg014545
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Naval

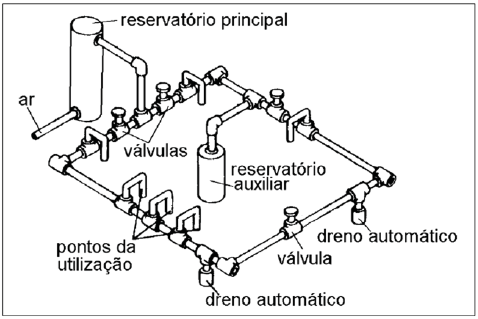

A Figura abaixo representa, esquematicamente, a rede de ar comprimido de um navio. Depois de comprimido e de ter passado pelo reservatório principal e secadores, o ar segue pela rede. A rede é um circuito fechado que mantém a pressão igual à pressão reinante no interior do reservatório principal.
Para se montar a bordo essa rede de ar comprimido durante a fase de construção da embarcação, um dos seguintes parâmetros NÃO deverá ser levado em consideração pelo engenheiro, por representar um procedimento incorreto de projeto:
Para se montar a bordo essa rede de ar comprimido durante a fase de construção da embarcação, um dos seguintes parâmetros NÃO deverá ser levado em consideração pelo engenheiro, por representar um procedimento incorreto de projeto:- AAs conexões das tubulações deverão ter raios arredondados para evitar a presença de fluxos turbulentos.
- BAs tomadas de ar deverão estar situadas sempre por cima da rede.
- CAs tubulações da rede não poderão ser aéreas e devem ser embutidas em paredes estanques, pois serão mais seguras e de fácil manutenção.
- DDeve-se prever no projeto a construção de reservatórios auxiliares, bem como expansões futuras da rede.
- ENos pontos mais baixos, deverão ser montados drenos automáticos para drenagem do condensado água-óleo.
