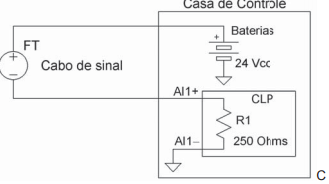

A Figura a seguir mostra o diagrama de conexões elétricas de um transmissor de vazão a dois fios, com saída analógica em 4 a 20mA.
O transmissor é alimentado por um sistema alimentador provido de banco de baterias de 24 V e é conectado à entrada analógica de um CLP (bornes AI1+ e AI1-), onde há um resistor de 250 Ohms ligado internamente aos bornes de conexão de entrada do CLP. Um dos bornes é conectado ao terra do banco de baterias de 24 V. A eletrônica do transmissor requer uma tensão mínima entre seus terminais de 10 V para a operação normal.O comprimento máximo admissível do cabo de sinal, entre o campo (onde se encontra o transmissor) e o borne de conexão do CLP, na casa de controle é deDadoO cabo de sinal possui bitola 1,5 mm² , cuja resistividade é de 0,013 Ohms por metro. As quedas de tensão em conexões e bornes são desprezíveis. A distância do transmissor às baterias é a mesma do transmissor ao borne do CLP.
O transmissor é alimentado por um sistema alimentador provido de banco de baterias de 24 V e é conectado à entrada analógica de um CLP (bornes AI1+ e AI1-), onde há um resistor de 250 Ohms ligado internamente aos bornes de conexão de entrada do CLP. Um dos bornes é conectado ao terra do banco de baterias de 24 V. A eletrônica do transmissor requer uma tensão mínima entre seus terminais de 10 V para a operação normal.O comprimento máximo admissível do cabo de sinal, entre o campo (onde se encontra o transmissor) e o borne de conexão do CLP, na casa de controle é deDadoO cabo de sinal possui bitola 1,5 mm² , cuja resistividade é de 0,013 Ohms por metro. As quedas de tensão em conexões e bornes são desprezíveis. A distância do transmissor às baterias é a mesma do transmissor ao borne do CLP.- A100 a 200 metros
- B200 a 300 metros
- C300 a 400 metros
- D400 a 500 metros
- E500 a 600 metros
