Questão de Eletrônica — Análise de Circuitos — CESGRANRIO 2018
EletrônicaAnálise de Circuitos
- Código
- cg015057
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Automação

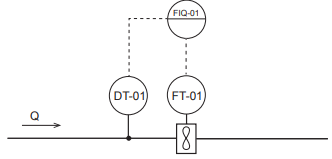

O diagrama de uma estação de medição para líquidos está apresentado na Figura a seguir. A medição é feita através de uma turbina (FT-01), que é um medidor linear. A totalização da medição é feita em massa de produto (kg), num totalizador computadorizado (FIQ-01). Para auxiliar na totalização, um medidor de densidade (DT-01) envia sinal ao totalizador.
O fator da turbina FT-01 é F = 100 pulsos / litro. Foram totalizados 125.000 pulsos em FIQ-01 em 1 hora e a densidade medida em DT-01 foi d = 500 kg/m³. Considerando-se que a medição durou 6 horas, a massa de produto totalizada em FIQ-01 é de
O fator da turbina FT-01 é F = 100 pulsos / litro. Foram totalizados 125.000 pulsos em FIQ-01 em 1 hora e a densidade medida em DT-01 foi d = 500 kg/m³. Considerando-se que a medição durou 6 horas, a massa de produto totalizada em FIQ-01 é de- A625 kg
- B752 kg
- C1.250 kg
- D3.750 kg
- E7.500 kg
