Questão de Engenharia Elétrica — Circuitos CA — CESGRANRIO 2018
Engenharia ElétricaCircuitos CA
- Código
- cg015110
- Banca
- CESGRANRIO
- Órgão
- Transpetro
- Ano
- 2018
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica

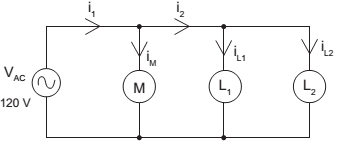

Na Figura a seguir, está ilustrado um circuito onde uma fonte de tensão alternada senoidal VAC, com valor eficaz de 120 V, alimenta três cargas: um motor elétrico M com potência nominal de 600 W e duas lâmpadas incandescentes L1 e L2, com potências nominais de 60 W e 90 W, respectivamente.
Um técnico em eletricidade precisa medir as cinco correntes elétricas indicadas na Figura. Para essa tarefa, ele dispõe de um multímetro com escalas de corrente eficaz de 200 mA, 2,0 A e 20 A.Desse modo, a menor escala do multímetro que pode ser usada para medir a corrente
Um técnico em eletricidade precisa medir as cinco correntes elétricas indicadas na Figura. Para essa tarefa, ele dispõe de um multímetro com escalas de corrente eficaz de 200 mA, 2,0 A e 20 A.Desse modo, a menor escala do multímetro que pode ser usada para medir a corrente- AiL₁ é a de 200 mA.
- Bi₁ é a de 2,0 A.
- CiM é a de 2,0 A.
- DiL₂ é a de 20 A.
- Ei₂ é a de 2,0 A.
