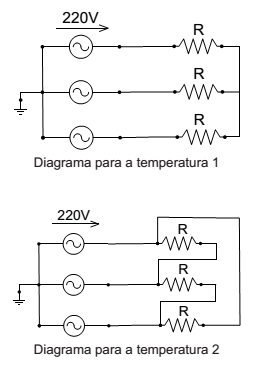

Na cozinha de um navio mercante, o aquecimento do forno do fogão é feito por um banco trifásico de resistores em que cada resistência vale R = 44 ohms. O forno possui apenas duas regulagens de temperatura, significando eletricamente que o banco está conectado em estrela ou conectado em triângulo. A Figura abaixo apresenta os diagramas elétricos para as duas regulagens de temperatura.
Sabendo-se que o banco de resistores é alimentado por uma tensão trifásica balanceada, cujo valor eficaz da tensão entre a fase e neutro é de 220V, então, os valores, em watts, das potências trifásicas mínima e máxima dissipadas no banco de resistores, respectivamente, são
Sabendo-se que o banco de resistores é alimentado por uma tensão trifásica balanceada, cujo valor eficaz da tensão entre a fase e neutro é de 220V, então, os valores, em watts, das potências trifásicas mínima e máxima dissipadas no banco de resistores, respectivamente, são- A366 e 1.100
- B1.100 e 3.300
- C1.100 e 9.900
- D3.300 e 6.600
- E3.300 e 9.900
