Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2018

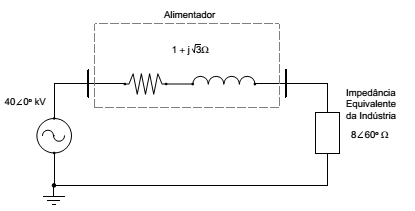

O fornecimento de energia elétrica a uma indústria é feito por um alimentador de distribuição cuja impedância elétrica é 1 j√3Ω . Essa indústria não possui nenhum controle de fator de potência e, por isso, sua impedância equivalente é de O 8 ∠ 60°Ω . A Figura abaixo apresenta o equivalente elétrico monofásico do circuito em que a tensão na entrada do barramento é de 40 kV fase-neutro.De acordo com as informações apresentadas, o valor da queda de tensão, em quilovolts, no alimentador, é

1. A4 ∠ 0°
2. B4 ∠ 60°
3. C8 ∠ 0°
4. D8 ∠ 30°
5. E8 ∠ 60°
