Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2018

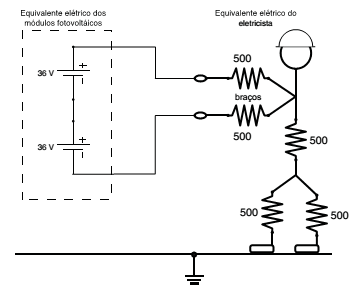

Durante a instalação de módulos fotovoltaicos, o instalador, inadvertidamente, tocou com as mãos os terminais de dois módulos associados em série. Para representar o circuito no momento do acidente, os módulos podem ser representados por fontes de tensão ideais de 36 V, e o equivalente elétrico do corpo do instalador pode ser representado conforme indicado na Figura abaixo, em que todos os valores de resistências estão em ohms. A Figura representa eletricamente a situação descrita.O valor, em miliampère, da corrente que circula pelos braços do instalador é

1. A28,8
2. B36,0
3. C48,0
4. D57,6
5. E72,0
