Questão de Mecânica — Metrologia — CESGRANRIO 2018

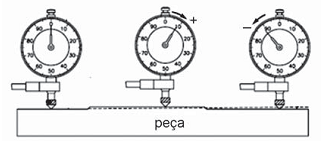

O relógio comparador é um instrumento de medição, dotado de uma escala e um ponteiro, ligados por mecanismos diversos a uma ponta de contato.Quando a ponta de contato sofre uma pressão e o ponteiro gira em sentido horário, a diferença é positiva. Isso significa que a peça apresenta maior dimensão que a estabelecida. Se o ponteiro girar em sentido anti-horário, a diferença será negativa, ou seja, a peça apresenta menor dimensão que a estabelecida.Dentre as diversas aplicações de relógios comparadores, a Figura acima representa um tipo de verificação de

1. Aalinhamento de pontas
2. Bconcentricidade
3. Cexcentricidade
4. Dparalelismo
5. Esuperfícies planas
