Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2019
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg015548
- Banca
- CESGRANRIO
- Órgão
- UNIRIO
- Ano
- 2019
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação
A notação a seguir é uma forma alternativa de descrever esquemas de bancos de dados relacionais, sem que seja necessário fazê-lo por meio de comandos SQL.• Uma tabela é descrita por meio de um nome e um conjunto de colunas, separadas por vírgulas.• Por serem irrelevantes para a questão, os tipos de dados das colunas não são especificados.• Colchetes são usados para representar colunas que admitem o valor nulo.• Colunas sublinhadas representam a chave primária de uma tabela.• Chaves estrangeiras são representadas por meio da cláusula REF:<lista_de_colunas> REF <nome_de_tabela>Um analista de banco de dados transformou um modelo conceitual de dados no seguinte esquema relacional, empregando, para isso, a notação descrita acima:E(e1,e2,g¹,g²) F(f1,f2) R(e1,f1,r1) e1 REF E f1 REF F Sabendo-se que o esquema relacional preservou a semântica do modelo conceitual, qual diagrama E-R deu origem a esse esquema relacional?

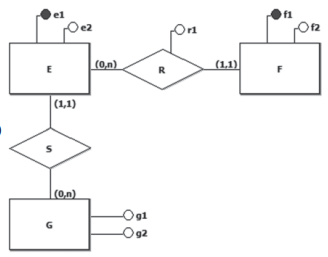

- A

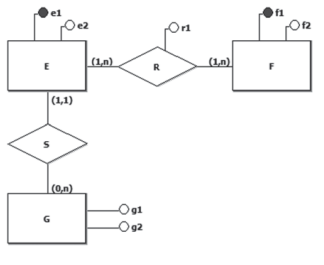

- B

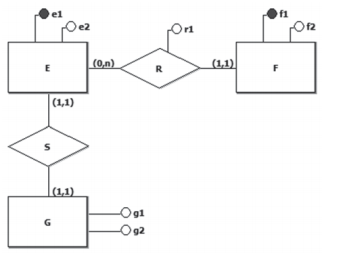

- C

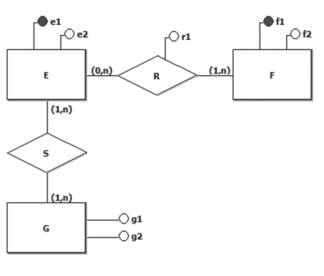

- D

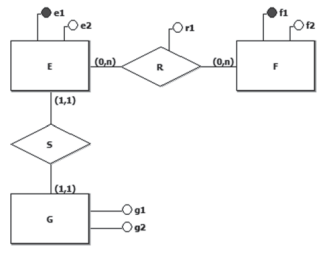

- E
