Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2019
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg015555
- Banca
- CESGRANRIO
- Órgão
- UNIRIO
- Ano
- 2019
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação

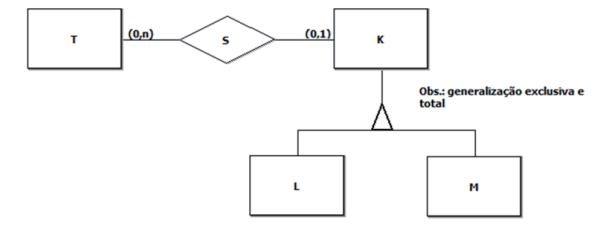

O diagrama E-R, exibido pela Figura abaixo, representa o modelo conceitual de um banco de dados.
Suponha que os elementos do conjunto T a seguir sejam instâncias da entidade de mesmo nome, presente no diagrama E-R acima.T={t₁ ,t₂ ,t₃ ,t₄ ,t₅ }Quais conjuntos completam esse banco de dados de modo que as regras definidas no modelo E-R não sejam violadas?
Suponha que os elementos do conjunto T a seguir sejam instâncias da entidade de mesmo nome, presente no diagrama E-R acima.T={t₁ ,t₂ ,t₃ ,t₄ ,t₅ }Quais conjuntos completam esse banco de dados de modo que as regras definidas no modelo E-R não sejam violadas?- AK={k₁ ,k₂ ,k₃ ,k₄ ,k₅ ,k₆ }L={k1 ,k2 ,k₃ ,k₄ ,k₅ ,k₆ }M={ }S={(t1 ,k₁ ),(t₂ ,k₁ ),(t₃ ,k₁ ),(t₄ ,k₁ )}
- BK={k₁ ,k₂ ,k₃ ,k₄ ,k₅ ,k₆ }L={k₁ ,k2 ,k3 ,k₄ }M={k₄ ,k₅ ,k₆ }S={ }
- CK={k₁ ,k₂ ,k₃ ,k₄ ,k₅ ,k₆ }L={k₁ ,k₂ ,k₃ ,k₄ }M={k₄ ,k₅ ,k₆ }S={(t1 ,k₁ ),(t₂ ,k₂ ),(t₄ ,k₆ )}
- DK={k1 ,k₂ ,k₃ ,k₄ ,k₅ ,k₆ }L={k₁ ,k₂ }M={k₃ ,k₄ ,k₅ ,k₆ }S={(t₂ ,k₁ ),(t₃ ,k₁ ),(t₄ ,k₁ ),(t₄ ,k₆ )}
- EK={k₁ ,k₂ ,k₃ ,k₄ ,k₅ ,k₆ }L={k₁ ,k₂ }M={k₄ ,k₅ ,k₆ }S={(t₁ ,k₆ ),(t₂ ,k₅ ),(t₃ ,k₄ ),(t₄ ,k₃ ),(t₅ ,k₂ )}
