Questão de Engenharia Eletrônica — Filtros — CESGRANRIO 2019
Engenharia EletrônicaFiltros
- Código
- cg015710
- Banca
- CESGRANRIO
- Órgão
- UNIRIO
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro - Eletricista

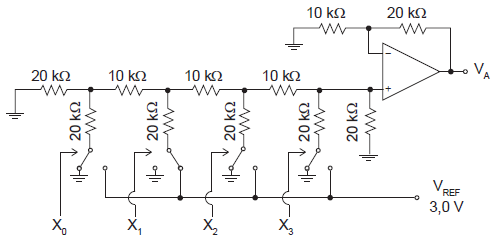

Conversores Digital-Analógicos (DAC) também são parte integrante de Conversores Analógico-Digitais (ADC) dos tipos rampa digital simples e de aproximações sucessivas. Na Figura a seguir, está ilustrado o circuito de um DAC de quatro bits X₃ X₂ X₁ X₀, onde cada chave é conectada ao terminal de terra quando a respectiva entrada digital for um ‘0’ lógico, ou à tensão de referência VREF quando a sua entrada digital for um ‘1’ lógico. Nesse circuito, tanto as chaves quanto o amplificador operacional podem ser considerados ideais.
Sendo assim, qual será a tensão analógica, em volts, que a saída VO exibirá quando a entrada digital for o número X₃ X₂ X₁ X₀ = 0010, conforme ilustrado acima?
Sendo assim, qual será a tensão analógica, em volts, que a saída VO exibirá quando a entrada digital for o número X₃ X₂ X₁ X₀ = 0010, conforme ilustrado acima?- A0,250
- B0,750
- C1,125
- D1,500
- E1,875
