Questão de Engenharia Eletrônica — Diodo na Engenharia Eletrônica — CESGRANRIO 2019

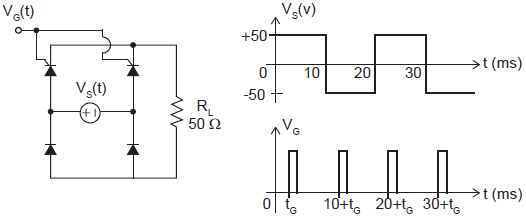

Um retificador controlado com carga resistiva está ilustrado na Figura a seguir, juntamente com os gráficos das formas de onda das tensões VS(t) e VG(t). No circuito retificador, considere que os diodos e os dispositivos SCR são ideais. Na forma de onda do sinal de controle VG(t), considere que a amplitude e a duração dos pulsos são suficientes para disparar os dispositivos SCR instantaneamente, no momento em que são aplicados.Dessa forma, qual deve ser o tempo de disparo tG, expresso em milissegundos, que deve ser utilizado no sinal de controle VG(t), para que se obtenha uma dissipação de potência média de 20 W na carga RL?

1. A1,0
2. B2,0
3. C4,0
4. D6,0
5. E8,0
