Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2019
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- cg015719
- Banca
- CESGRANRIO
- Órgão
- UNIRIO
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro - Eletricista

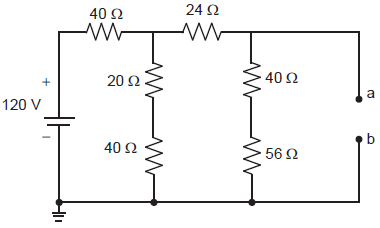

O circuito mostrado na Figura abaixo é puramente resistivo. Deseja-se calcular os elementos do circuito equivalente Thevenin entre os pontos a e b, assinalados na Figura. O cálculo solicitado resulta no valor de uma tensão equivalente VTH, bem como no valor da resistência equivalente associada RTH.
Os valores de VTH, em volts, e de RTH, em ohms, respectivamente, são:
Os valores de VTH, em volts, e de RTH, em ohms, respectivamente, são:- A25,0 e 28,0
- B46,8 e 32,0
- C48,0 e 32,0
- D48,0 e 45,5
- E56,0 e 35,8
