Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2019
Engenharia ElétricaCircuitos CC
- Código
- cg015720
- Banca
- CESGRANRIO
- Órgão
- UNIRIO
- Ano
- 2019
- Nível
- Superior
- Cargo
- Engenheiro - Eletricista

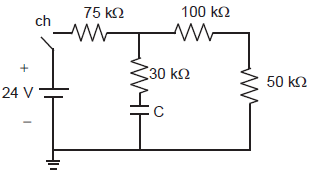

No circuito mostrado na Figura abaixo, onde todos os componentes são considerados ideais, após o fechamento da chave ch, a fonte de tensão contínua fornecerá uma corrente elétrica ao circuito.O capacitor C é de 100 µF e encontra-se inicialmente descarregado.
O valor da corrente elétrica, em mA, fornecida pela fonte no instante do fechamento da chave (t=0) e o valor da tensão sobre o capacitor, em volts, medida quando o circuito atingir seu funcionamento em regime permanente, respectivamente, são:
O valor da corrente elétrica, em mA, fornecida pela fonte no instante do fechamento da chave (t=0) e o valor da tensão sobre o capacitor, em volts, medida quando o circuito atingir seu funcionamento em regime permanente, respectivamente, são:- A1,20 e 18
- B0,50 e 10
- C0,24 e 16
- D1,40 e 20
- E1,25 e 16
