Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2021
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg016180
- Banca
- CESGRANRIO
- Órgão
- Banco da Amazônia
- Ano
- 2021
- Nível
- Superior
- Cargo
- Técnico Científico

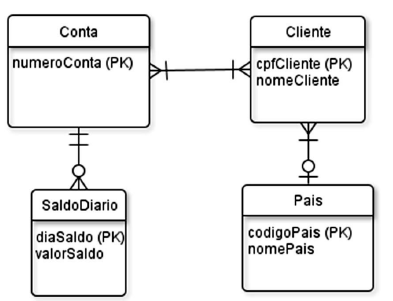

O seguinte diagrama, feito segundo o Modelo Entidades e Relacionamentos, indica entidades, relacionamento e atributos e, ainda, as chaves primárias das entidades de um pequeno banco de dados que guarda o saldo atual de várias contas, que podem pertencer a um ou a mais clientes que residem, possivelmente, em países distintos.
Foi feita uma transformação desse diagrama em tabelas relacionais para a terceira forma normal, na qual o sublinhado indica chaves primárias e não são usadas chaves substitutas ou artificiais (surrogate keys).Qual a melhor representação dessa transformação?
Foi feita uma transformação desse diagrama em tabelas relacionais para a terceira forma normal, na qual o sublinhado indica chaves primárias e não são usadas chaves substitutas ou artificiais (surrogate keys).Qual a melhor representação dessa transformação?- AConta(numeroConta,cpfCliente)Cliente(cpfCliente,nomeCliente,codigoPais)SaldoDiario(numeroConta,diaSaldo,valorSaldo)Pais(codigoPais,nomePais)
- BConta(numeroConta, cpfCliente,diaSaldo)Cliente(cpfCliente,nomeCliente,codigoPais,numeroConta)SaldoDiario(diaSaldo,valorSaldo,numeroConta)Pais(codigoPais,nomePais,cpfCliente)
- CConta(numeroConta,cpfCliente,diaSaldo)Cliente(cpfCliente,nomeCliente,numeroConta,codigoPais)ContaCliente(numeroConta,cpfCliente)SaldoDiario(numeroConta,diaSaldo,valorSaldo)Pais(codigoPais,nomePais,cpfCliente)
- DConta(numeroConta)Cliente(cpfCliente,nomeCliente)ContaCliente(numeroConta,cpfCliente)SaldoDiario(numeroConta,cpfCliente,diaSaldo,valorSaldo)Pais(codigoPais,nomePais,cpfCliente)
- EConta(numeroConta)Cliente(cpfCliente,nomeCliente,codigoPais)ContaCliente(numeroConta,cpfCliente)SaldoDiario(numeroConta,diaSaldo,valorSaldo)Pais(codigoPais,nomePais)
