Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2021
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg016252
- Banca
- CESGRANRIO
- Órgão
- Banco do Brasil
- Ano
- 2021
- Nível
- Médio
- Cargo
- Agente de Tecnologia

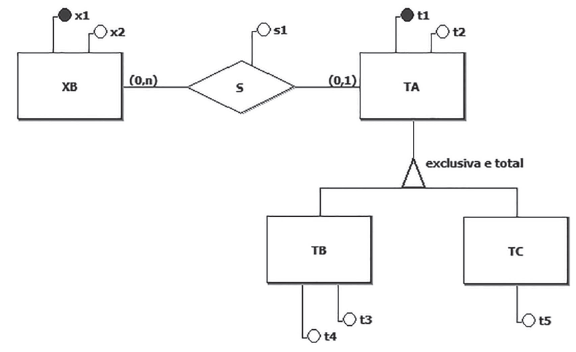

Esquemas de bancos de dados relacionais podem ser descritos por meio de notações alternativas à linguagem SQL. Em uma dessas notações, uma tabela (relação) é descrita por meio de um nome e de um conjunto de nomes de colunas (atributos), separadas por vírgulas.Os demais elementos de uma tabela são os seguintes:• Colunas sublinhadas compõem a chave primária.• Colunas que admitem o valor nulo são exibidas entre colchetes.• Chaves estrangeiras são representadas por meio da cláusula REF:<lista_de_colunas> REF Nesse contexto, considere a Figura a seguir, que exibe um diagrama E-R.
Qual esquema relacional preserva a semântica desse diagrama E-R, sem a necessidade de criação de regras de integridade adicionais?
Qual esquema relacional preserva a semântica desse diagrama E-R, sem a necessidade de criação de regras de integridade adicionais?- AXB(x1, x2, t1, s1)t1 REF TATA(t1, t2, tipo, t3, t4, t5)
- BXB(x1, x2)TA(t1, t2, tipo)TB(t1, t3, t4)t1 REF TATC(t1, t5)t1 REF TAS(x1, t1, s1)x1 REF XBt1 REF TA
- CXB(x1, x2)TA(t1, t2, tipo, [t3], [t4], [t5])S(x1, t1, s1)x1 REF XBt1 REF TA
- DXB(x1, x2)TA(t1, t2, tipo, [t3], [t4], [t5])S(x1, t1, s1)x1 REF XBt1 REF TA
- EXB(x1, x2, t1, s1)t1 REF TATA(t1, t2, tipo)TB(t1, t3, t4)t1 REF TATC(t1, t5)t1 REF TA
