Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2022
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg016666
- Banca
- CESGRANRIO
- Órgão
- Banco da Amazônia
- Ano
- 2022
- Nível
- Superior
- Cargo
- Técnico Científico - Tecnologia da Informação
Um banco de dados relacional é composto pelas seguintes tabelas:CREATE TABLE A ( a1 TEXT NOT NULL, a2 TEXT NOT NULL, a3 TEXT NOT NULL, PRIMARY KEY (a1,a2)); CREATE TABLE B ( b1 TEXT NOT NULL, b2 TEXT NOT NULL, b3 TEXT NOT NULL, PRIMARY KEY (b1)); CREATE TABLE R ( a1 TEXT NOT NULL, a2 TEXT NOT NULL, b1 TEXT NOT NULL, PRIMARY KEY (a1,a2), FOREIGN KEY (a1,a2) REFERENCES A (a1,a2), FOREIGN KEY (b1) REFERENCES B (b1)); Com o intuito de simplificar, considere que todas as colunas de todas as tabelas são do tipo TEXT. O modelo relacional acima foi obtido por meio da aplicação de regras de transformação sobre um modelo E-R, de modo a preservar a semântica deste. Qual modelo E-R deu origem a essas tabelas?

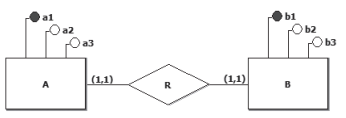

- A

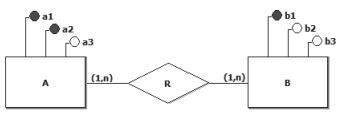

- B

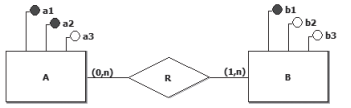

- C

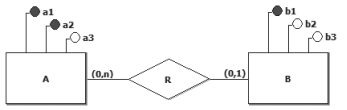

- D

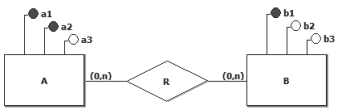

- E
