Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2022
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg016951
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista de Sistemas - Aplicação e Segurança de TIC

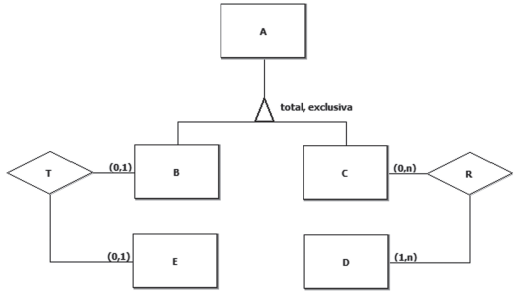

A Figura a seguir exibe um diagrama ER, que contém uma generalização total e exclusiva.
Um banco de dados relacional, cujo esquema tem por base o modelo conceitual acima, é composto pelos conjuntos A, B, C, D, E, R e T. Uma parte desse banco de dados é exibida a seguir.A = { a1, a2, a3, a4, a5, a6 }D = { d1, d2 }E = { e1, e2 }R = { (a1, d1), (a1, d2), (a2, d1), (a2, d2), (a4, d2) }T = { (a5, e1), (a6, e2) }Para que esse banco de dados seja coerente com as relações definidas no modelo ER acima, o conjunto B tem de ser formado pelos elementos
Um banco de dados relacional, cujo esquema tem por base o modelo conceitual acima, é composto pelos conjuntos A, B, C, D, E, R e T. Uma parte desse banco de dados é exibida a seguir.A = { a1, a2, a3, a4, a5, a6 }D = { d1, d2 }E = { e1, e2 }R = { (a1, d1), (a1, d2), (a2, d1), (a2, d2), (a4, d2) }T = { (a5, e1), (a6, e2) }Para que esse banco de dados seja coerente com as relações definidas no modelo ER acima, o conjunto B tem de ser formado pelos elementos- A{ }
- B{ a1, a2, a3, a4 }
- C{ a1, a2, a3, a4, a5, a6 }
- D{ a3, a5, a6 }
- E{ a5, a6 }
