Questão de Engenharia Civil — Instalações Elétricas em Engenharia Civil — CESGRANRIO 2022

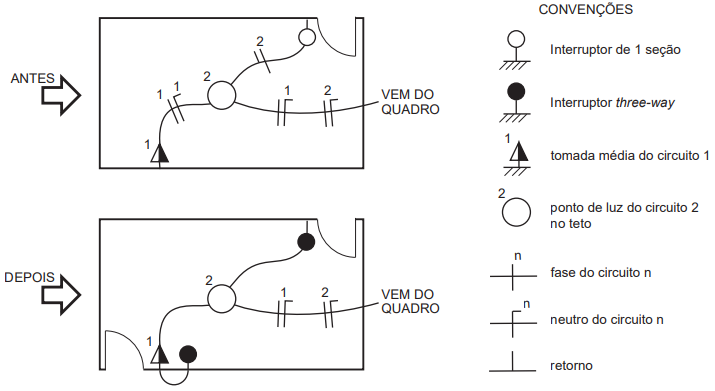

Como parte da reforma de uma sala da Eletronuclear, foi aberta uma outra porta, na parede oposta à da porta existente. Para facillitar o acende-apaga, o ponto de luz no teto passou a ser acionado por um sistema three-way, com os novos acionamentos utilizando as mesmas caixas e eletrodutos existentes nas paredes e teto. Para a nova ligação, considerou-se também que:I - os eletrodutos e caixas existentes comportavam mais condutores;II - o circuito da tomada é diferente do circuito de iluminação; eIII - não estão sendo considerados os condutores de proteção (terra).As situações “antes “ e “depois” (a serem completadas) estão ilustradas nos croquis a seguir.Após a reforma, no eletroduto do trecho entre a tomada e o ponto de luz do teto, a quantidade de condutores

1. Ase manteve em 2.
2. Baumentou de 2 para 3.
3. Caumentou de 2 para 4.
4. Daumentou de 2 para 5.
5. Ediminuiu de 2 para 1.
