Questão de Engenharia Eletrônica — Sistemas de Controle — CESGRANRIO 2022
Engenharia EletrônicaSistemas de Controle
- Código
- cg017214
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

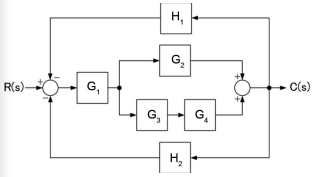

Um engenheiro, estudando uma planta industrial, descobre que ela é formada por diversos sistemas dinâmicos, interligados de acordo com a Figura acima.Considerando-se que G₁, G₂, G₃, G₄, H₁ e H₂ são as funções de transferência desses sistemas, qual deverá ser a função de transferência C(s)/R(s) dessa planta?- AG₁(G₂ + G₃G₄)/1+ H₁ + H₂
- BG₁G₂G₃G₄)/1+ G₁(G₂+G₃ +G₄) (H₁ + H₂)
- CG₁(G₂+G₃G₄) (H₁ + H₂)/1+ G₁(G₂+G₃G₄)
- DG₁(G₂+G₃G₄)/1+ G₁(G₂+G₃G₄) (H₁ + H₂)
- EH₁ + H₂/1 + G₁(G₂ + G₃G₄)
