Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — CESGRANRIO 2022

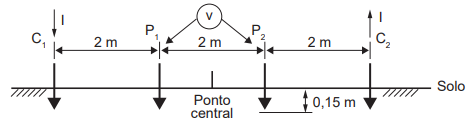

Durante a fase de projeto de um sistema de aterramento, foi realizada a medição, através do Método de Werner, para se determinar a resistividade do solo, conforme esquema apresentado na Figura abaixo. A corrente (I) injetada entre os eletrodos de corrente foi de 2 A, e a tensão (V) medida entre os eletrodos de potencial foi 100 volts.Nessas condições, verifica-se que a resistividade do solo, em Ω.m, para o espaçamento indicado na Figura é, aproximadamente,

1. A314
2. B628
3. C1.256
4. D2.512
5. E4.187
