Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2022
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- cg017228
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

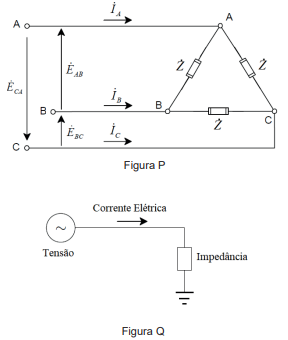

Um sistema trifásico representado no esquema trifilar, conforme a Figura P abaixo, apresenta os seguintes dados:Módulo das tensões: EMódulo das impedâncias: ZMódulo das correntes: I
A representação unifilar de acordo com a Figura Q, apresenta, respectivamente, as seguintes expressões para os módulos da tensão, impedância e corrente elétrica:
A representação unifilar de acordo com a Figura Q, apresenta, respectivamente, as seguintes expressões para os módulos da tensão, impedância e corrente elétrica:- AE, Z e I
- BE, Z e I/√3
- CE, Z/3 e I
- DE/√3 , Z e I√3
- EE/√3 , Z/3 e I√3
