Questão de Engenharia Eletrônica — Função de Transferência — CESGRANRIO 2022
Engenharia EletrônicaFunção de Transferência
- Código
- cg017233
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico

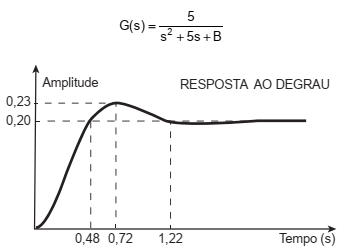

O gráfico mostrado na Figura a seguir apresenta a resposta ao degrau de um sistema de 2ª ordem. Esse sistema é representado pela seguinte Função de Transferência entre entrada e saída, onde o parâmetro B é desconhecido:
Com base nos dados da Figura, os valores do parâmetro B e os da Razão de Amortecimento do sistema são, respectivamente,
Com base nos dados da Figura, os valores do parâmetro B e os da Razão de Amortecimento do sistema são, respectivamente,- A5 e 0,2
- B10 e 0,4
- C15 e 0,7
- D25 e 0,5
- E50 e 0,8
