Questão de Engenharia Eletrônica — Sistemas de Controle — CESGRANRIO 2022
Engenharia EletrônicaSistemas de Controle
- Código
- cg017234
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico

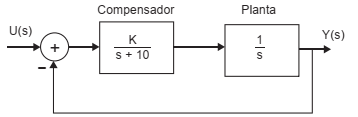

O diagrama em blocos da Figura mostra um sistema linear, cujos blocos estão representados por Funções de Transferência em Laplace, configurando uma estrutura de Controle e Servomecanismos. A estrutura encontra-se em malha fechada, utilizando uma realimentação negativa de saída.
Para que o sistema, em malha fechada, tenha uma razão de amortecimento de 0,5, o valor do ganho K será
Para que o sistema, em malha fechada, tenha uma razão de amortecimento de 0,5, o valor do ganho K será- A150
- B100
- C50
- D25
- E10
