Questão de Engenharia Eletrônica — Análise de Sistemas Lineares — CESGRANRIO 2022

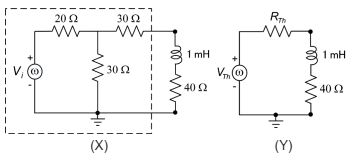

Na Figura (X), encontra-se um circuito alimentado por uma fonte senoidal de amplitude Vi . Aplicando-se o teorema de Thevenin na parte do circuito dentro do retângulo tracejado, é possível substituir esse circuito por uma fonte de tensão senoidal de amplitude VTh em série com um resistor RTh, conforme a Figura (Y).Nesse caso, qual será a resistência, em ohms, de RTh?

1. A12
2. B20
3. C30
4. D42
5. E80
