Questão de Engenharia Eletrônica — Análise de Sistemas Lineares — CESGRANRIO 2022
Engenharia EletrônicaAnálise de Sistemas Lineares
- Código
- cg017246
- Banca
- CESGRANRIO
- Órgão
- ELETROBRAS-ELETRONUCLEAR
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Eletrônico

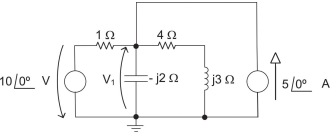

A Figura acima apresenta uma representação no domínio da frequência de um circuito composto por uma fonte de tensão, uma fonte de corrente, dois resistores, um indutor e um capacitor, todos considerados ideais.A expressão que fornece o valor da tensão V₁ , em volts, é dada por- A- (20 + j15) / (2 + j7)
- B- (20 + j15) / (8 + j7)
- C- (30 - j40) / (10 - j7)
- D(20 + j15) / (8 + j7)
- E(90 - j120) / (10 - j7)
