Em sistemas de controle lineares e contínuos no tempo, o controlador PID produz o sinal de controle u(t), a partir do sinal de erro e(t), através da seguinte equação:

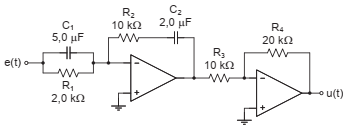

Uma forma prática de se construir um controlador eletrônico do tipo PID é mostrada no diagrama de circuito abaixo.
Considerando-se os amplificadores operacionais ideais, o ganho integral Ki desse controlador PID, expresso em s-¹ , é igual a
Uma forma prática de se construir um controlador eletrônico do tipo PID é mostrada no diagrama de circuito abaixo.Considerando-se os amplificadores operacionais ideais, o ganho integral Ki desse controlador PID, expresso em s-¹ , é igual a- A100
- B200
- C250
- D300
- E500
